Modulator elektro-optik Rof 1550nm Modulator i Intensitetit të Serisë AM 20G
Karakteristikë
* Humbje e ulët e futjes
* Gjerësi e Lartë e Gjerësisë së Brezit
* Tension i ulët gjysmëvalor
* Mundësi personalizimi
Aplikacioni
⚫ Sisteme ROF
⚫ Shpërndarja e çelësit kuantik
⚫ Sisteme ndjeshmërie me lazer
⚫ Modulimi i bandës anësore
| Rof-Seria AM | Rof-AM-07 | Rof-AM-08 | Rof-AM-10 | Rof-AM-13 | Rof-AM-15 | |||
| Gjatësia e valës operative e kohës së valës. Gjatësia e valës operative është e gjatë. | 780nm | 850nm | 1064nm | 1310nm | 1550nm | |||
| Gjerësia e brezit | 10 GHz | 10 GHz | 10/20GHz | 2.5 GHz | 50GHz | 10 GHz | 20 GHz | 40 GHz |
| Humbja e futjes | <5dB | <5dB | ＜5dB | ＜5dB | ＜4dB | |||
| Raporti i zhdukjes @DC | >20dB | >20dB | >20dB | >20dB | >20dB | |||
| VΠ @RF (1KHz) | <3V | <3V | <4V | <3.5V | ＜6V | <5V | ||
| VΠ @Paraj | ＜3.5V | ＜3.5V | <5V | <5V | <8V | <7V | ||
Informacion për porositjen
| Rof | AM | XX | XXG | XX | XX | XX |
| Lloji： PD---IntensitetiModulator | Gjatësia e valës： 07---780nm 10---1060nm 13---1310nm 15---1550nm | Gjerësia e brezit： 10GHz 20GHz 40GHz 50GHz
| Monitorimi i PD-së: PD---Me PD | Lloji i fibrës Hyrje-Dalje： PP---MD/MD
| Lidhës optik： FA---FC/APC FP---FC/PC SP---Cpërshtatje |
R-AM-15-10G
| Parametri | Simbol | Min | Tip | Maks | Njësia | ||||
| Parametrat optikë | |||||||||
| Operacionvalë | l | 1530 | 1550 | 1565 | nm | ||||
| Humbja e futjes | IL | 4 | 5 | dB | |||||
| Humbja e kthimit optik | ORL | -45 | dB | ||||||
| Raporti i shuarjes së ndërrimit @DC | ER@DC | 20 | 23 | 45 | dB | ||||
| Raporti dinamik i zhdukjes | DER | 13 | dB | ||||||
| Fibër optike | Hyrjeport | Panda PM Fujikura SM | |||||||
| prodhimiport | Panda PM Fujikura SM | ||||||||
| Ndërfaqja e fibrës optike | FC/PC、FC/APC Ose përdoruesi për të specifikuar | ||||||||
| Parametrat elektrikë | |||||||||
| Operaciongjerësia e brezit（-3dB) | S21 | 18 | 20 | GHz | |||||
| Tensioni gjysmëvalor Vpi | RF | @50KHz |
| 4.5 | 5 | V | |||
| Bias | @Paraj |
| 6 | 7 | V | ||||
| Elektrikealhumbje në kthim | S11 | -12 | -10 | dB | |||||
| Impedanca e hyrjes | RF | ZRF | 50 | W | |||||
| Paragjykim | ZPARASHTRIM | 1M | W | ||||||
| Ndërfaqja elektrike | K(f) | ||||||||
Kushtet Kufizuese
| Parametri | Simbol | Njësia | Min | Tip | Maks |
| Fuqia optike hyrëse | Pnë,Maks | dBm | 20 | ||
| IFuqia RF e hyrjes së rrjetit | dBm | 28 | |||
| tension i polarizimit | Vbias | V | -15 | 15 | |
| Operaciontemperatura | Krye | ℃ | -10 | 60 | |
| Temperatura e ruajtjes | Test | ℃ | -40 | 85 | |
| Lagështia | RH | % | 5 | 90 |

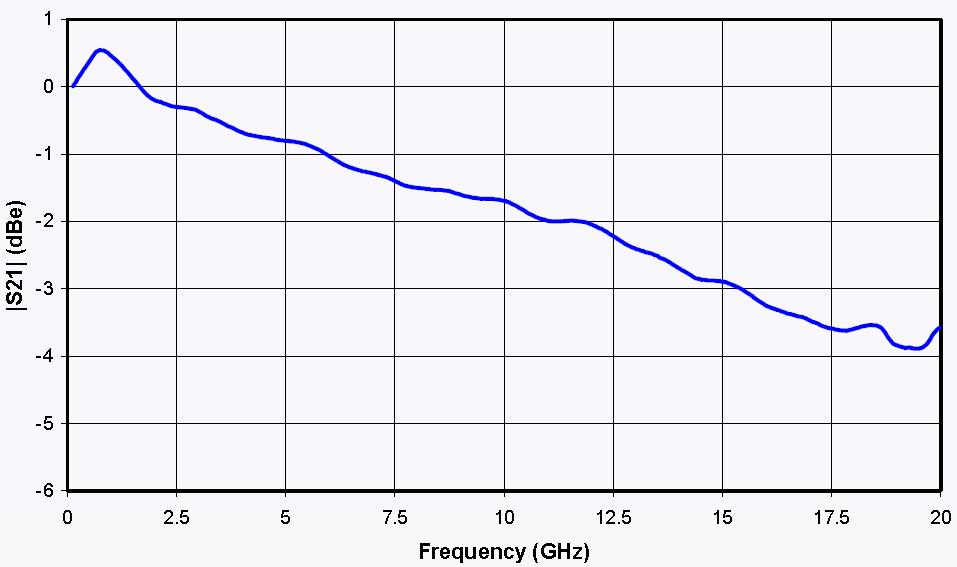

Kurba S21
Kurba &S11
Kurbat S21 dhe s11
Diagrama Mekanike
| PORTI | Simbol | Shënim |
| Në | Porta e hyrjes optike | Fibër PM (125μm/250μm) |
| Jashtë | Porta e daljes optike | Opsioni PM dhe SMF |
| RF | Porta hyrëse RF | SMA(f) |
| Paragjykim | Porta e kontrollit të polarizimit | 1,2 Paragjykim, 34-N/C |
Rofea Optoelectronics ofron një linjë produktesh me modulatorë elektro-optikë komercialë, modulatorë faze, modulatorë intensiteti, fotodetektorë, burime drite lazer, lazerë DFB, amplifikatorë optikë, EDFA, lazer SLD, modulim QPSK, lazer pulsi, detektor drite, fotodetektor të balancuar, drajver lazeri, amplifikator me fibra optike, matës të fuqisë optike, lazer me brez të gjerë, lazer të akordueshëm, detektor optik, drajver me diodë lazeri, amplifikator me fibra. Ne gjithashtu ofrojmë shumë modulatorë të veçantë për personalizim, siç janë modulatorët e fazës me varg 1*4, modulatorët me Vpi ultra të ulët dhe me raport shuarjeje ultra të lartë, të përdorur kryesisht në universitete dhe institute.
Shpresojmë që produktet tona do t'ju jenë të dobishme juve dhe kërkimit tuaj.
