Kontrolluesi i paragjykimit të modulatorit ultra kompakt DP-IQ Kontrolluesi automatik i paragjykimit

Përshkrim i shkurtër:

Kontrolluesi i paragjykimit të modulatorit Rofea është projektuar posaçërisht për modulatorët Mach-Zehnder për të siguruar një gjendje të qëndrueshme funksionimi në mjedise të ndryshme funksionimi.Bazuar në metodën e tij të përpunimit të sinjalit plotësisht të dixhitalizuar, kontrolluesi mund të sigurojë performancë ultra të qëndrueshme.

Kontrolluesi injekton një sinjal dridhjeje me frekuencë të ulët, amplitudë të ulët së bashku me tensionin e paragjykimit në modulator.Ai vazhdon të lexojë daljen nga modulatori dhe përcakton gjendjen e tensionit të paragjykimit dhe gabimin përkatës.Një tension i ri paragjykim do të aplikohet më pas sipas matjes së mëparshme.Në këtë mënyrë, modulatori sigurohet të funksionojë nën tensionin e duhur të paragjykimit.


Detajet e produktit

Rofea Optoelectronics ofron produkte modulatorësh elektro-optikë optikë dhe fotonikë

Etiketat e produktit

Veçori

•Në të njëjtën kohë siguron gjashtë tensione automatike të paragjykimit për modulatorët IQ të polarizimit të dyfishtë
•Format i pavarur i modulimit:
SSB, QPSK, QAM, OFDM verifikuar.
•Prizë dhe luaj:
Nuk ka nevojë për kalibrim manual Çdo gjë automatike
• Krahët I, Q: kontrollohet në modalitetet Peak dhe Null Raporti i lartë i zhdukjes: 50dB max1
• Krahu P: kontrollohet në modalitetet Q+ dhe Q- Saktësia: ± 2◦
•Profili i ulët: 40 mm (W) × 29 mm (D) × 8 mm (H)
•Stabilitet i lartë: implementim plotësisht dixhital Lehtë për t'u përdorur:
•Funksionimi manual me mini kërcyes 2
Operacione fleksibël OEM përmes UART /IO
•Dy mënyra për të siguruar tensione të paragjykimit: a. Kontrolli automatik i paragjykimit b. Tensioni i paragjykimit të përcaktuar nga përdoruesi

Modulator elektro-optik Modulator elektro-optik Modulator i paragjykimit Kontrolluesi i paragjykimit Kontrolluesi i pikës së paragjykimit Modulator IQ Modulator DP-IQ Modulator Kontrolluesi automatik i paragjykimit

Aplikacion

•LiNbO3 dhe modulatorë të tjerë DP-IQ
•Transmetim koherent



1Raporti më i lartë i shuarjes varet dhe nuk mund të kalojë 1 nga raporti maksimal i shuarjes së modulatorit të sistemit.

2Funksionimi UART është i disponueshëm vetëm në disa versione të kontrolluesit.

Performanca

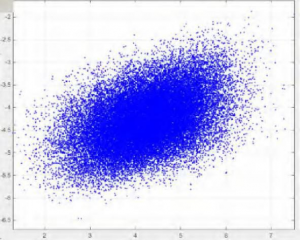

Figura 1. Konstelacioni (pa kontrollues)


Figura 2. Konstelacioni QPSK (me kontrollues

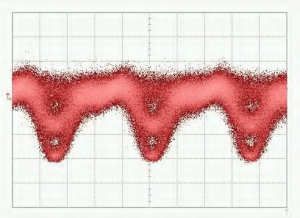

Figura 3. Modeli QPSK-Eye


Figura 5. Modeli i konstelacionit 16-QAM


Figura 4. Spektri QPSK


Figura 6. Spektri CS-SSB

Specifikimet

Parametri

Min

Tip

Maks

Njësia

Performanca e Kontrollit
I, Q armët janë të kontrolluara nëNul (minimumi)or Pika (maksimumi)pikë
Raporti i zhdukjes

MER1

50

dB

Krahu P kontrollohet nëQ+ (kuadratura e djathtë)or Q-( kuadraturë majtas)pikë
Saktësia në Quad

2



+2

shkallë2

Koha e stabilizimit

45

50

55

s

elektrike
Tensioni pozitiv i fuqisë

+14.5

+15

+15.5

V

Rryma pozitive e fuqisë

20



30

mA

Tensioni negativ i fuqisë

-15.5

-15

-14.5

V

Rryma e fuqisë negative

8



15

mA

Gama e tensionit në dalje YI/YQ/XI/XQ

-14.5



+14.5

V

Gama e tensionit në dalje YP/XP

-13



+13

V

Amplituda e lëkundjes

1%Vπ



V

Optike
Fuqia optike hyrëse3

-30



-8

dBm

Gjatësia e valës hyrëse

1100



1650

nm

1 MER i referohet raportit të brendshëm të zhdukjes së modulatorit.Raporti i shuarjes i arritur është zakonisht raporti i shuarjes së modulatorit të specifikuar në fletën e të dhënave të modulatorit.

2LeVπ  tregoni tensionin e paragjykimit në 180 dheVP  tregojnë tensionin më të optimizuar të paragjykimit në pikat Quad.

3Ju lutemi vini re se fuqia optike hyrëse nuk i referohet fuqisë optike në pikën e përzgjedhur të paragjykimit.Është fuqia maksimale optike që modulatori mund të eksportojë te kontrolluesi kur tensioni i paragjykimit varion ngaVπ te +Vπ .

Ndërfaqja e përdoruesit


Figura 5.Kuvendi

Grupi Operacioni

Shpjegim

Pushoni Fusni bluzën dhe nxirreni jashtë pas 1 sekonde Rivendos kontrolluesin
Fuqia Burimi i energjisë për kontrolluesin e paragjykimit V- lidh elektrodën negative të furnizimit me energji elektrike
V+ lidh elektrodën pozitive të furnizimit me energji elektrike
Porta e mesme lidhet me elektrodën e tokës
UART Funksiononi kontrolluesin nëpërmjet UART 3.3: Tension referencë 3.3 V
GND: Tokë
RX: Marrja e kontrolluesit
TX: Transmetimi i kontrollorit
LED Vazhdimisht në Puna në gjendje të qëndrueshme
Ndezja ose fikja çdo 0,2 sekonda Përpunimi i të dhënave dhe kërkimi i pikës së kontrollit
Ndezja ose fikja çdo 1 sekonda Fuqia optike e hyrjes është shumë e dobët
Ndezja ose fikja çdo 3 sekonda Fuqia optike e hyrjes është shumë e fortë
Polare1 XPLRI: Fusni ose tërhiqni kërcyesin pa kërcyes: modaliteti null;me kërcyes: Modaliteti i pikut
XPLRQ: Futni ose tërhiqni kërcyesin pa kërcyes: modaliteti null;me kërcyes: Modaliteti i pikut
XPLRP: Fusni ose tërhiqni kërcyesin pa kërcyes: modaliteti Q+;me kërcyes: Q- mode
YPLRI: Futni ose nxirreni kërcyesin pa kërcyes: modaliteti null;me kërcyes: Modaliteti i pikut
YPLRQ: Futni ose tërhiqni kërcyesin pa kërcyes: modaliteti null;me kërcyes: Modaliteti i pikut
YPLRP: Futni ose tërhiqni kërcyesin pa kërcyes: modaliteti Q+;me kërcyes: Q- mode
Tensionet e paragjykimit YQp, YQn: Paragjykimi për polarizimin Y krahun Q YQp: Ana pozitive;YQn: Ana ose toka negative
YIp, YIn: Paragjykim për polarizimin Y I krahut YIp: Ana pozitive;YIn: Ana ose toka negative
XQp, XQn: Paragjykim për polarizimin X Q krahu XQp: Ana pozitive;XQn: Ana ose toka negative
XIp, XIn: Paragjykim për polarizimin X I krah XIp: Ana pozitive;XIn: Ana ose toka negative
YPp, YPn: Paragjykim për polarizimin Y krahun P YPp: Ana pozitive;YPn: Ana ose toka negative
XPp, XPn: Paragjykim për polarizimin X P krahu XPp: Ana pozitive;XPn: Ana ose toka negative

1 Polar varet nga sinjali RF i sistemit.Kur nuk ka sinjal RF në sistem, polari duhet të jetë pozitiv.Kur sinjali RF ka amplitudë më të madhe se një nivel i caktuar, polari do të ndryshojë nga pozitiv në negativ.Në këtë kohë, pika Null dhe Pika Pika do të ndërrohen me njëra-tjetrën.Pika Q+ dhe pika Q- do të ndërrohen gjithashtu me njëra-tjetrën.Ndërprerësi polar i mundëson përdoruesit të ndryshojë

polare drejtpërdrejt pa ndryshuar pikat e funksionimit.

Grupi Operacioni

Shpjegim

PD1 NC: Nuk është i lidhur
YA: Anodë fotodiodë me polarizimin Y

YA dhe YC: Reagimi i fotorrymës së polarizimit Y

YC: Katodë e fotodiodës së polarizimit Y
GND: Tokë
XC: Katodë e fotodiodës së polarizimit X

XA dhe XC: reagimi i fotorrymës së polarizimit X

XA: Anoda fotodiodë e polarizimit X

1 Duhet të zgjidhet vetëm një zgjedhje midis përdorimit të fotodiodës së kontrolluesit ose përdorimit të fotodiodës moduluese.Rekomandohet përdorimi i fotodiodës së kontrolluesit për eksperimentet laboratorike për dy arsye.Së pari, fotodioda e kontrolluesit ka siguruar cilësi.Së dyti, është më e lehtë të rregulloni intensitetin e dritës hyrëse.Nëse përdorni fotodiodën e brendshme të modulatorit, ju lutemi sigurohuni që rryma e daljes së fotodiodës të jetë rreptësisht proporcionale me fuqinë hyrëse.
